玻璃采光頂融雪用發熱電纜設計及安裝事項

2014-4-28 來源：瀏覽：6813

玻璃采光頂融雪用發熱電纜設計及安裝事項

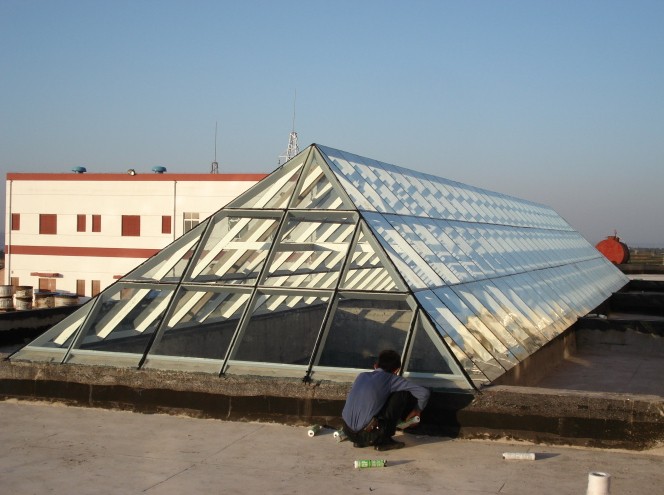

玻璃采光頂融雪發熱電纜安裝前玻璃采光頂的制作準備

ａ施工方在玻璃采采頂制作前，應會同總包方對照玻璃采光項設計圖對施工現場進行考察和核實，并按要求繪制玻璃采光頂基本節點圖和安裝節點圖，如需要則按實際情況提交二次設計方案，報經設計單位同意簽字后，方可制作施工。

ｂ材料采購與檢驗應按規定進行。采光頂所采用的鋼材、玻璃、密封膠及其他原輔材料應符合有關國家或行業標準的要求。

c.融雪電纜安裝設計應符合行業標準JGJ/T139-2001《玻璃幕墻工程質量檢驗標準》及相關規范、規程的要求，加強現場施工組織管理，保證工程進度、質量、安全等各方面工作的全面完成和提高。

玻璃采光頂用融雪發熱電纜具體要求如下：
發熱電纜是采用電力轉化為熱能，臥睡在玻璃采光頂面。一般選用雙導發熱電纜，采取平行鋪設：單位面積鋪裝發熱電纜功率：250～400W/m2（220V），電纜鋪設間距：50mm

發熱電纜施工前，首先應確認電纜冷線預留管、溫控器接線盒、地溫傳感器留管、配電箱線管等預留、預埋工作已經完畢。鋪設區域內其它專業隱蔽工程已全部完成，現場符合封閉獨立施工條件（本項工程不宜與其它單項工程交叉施工）；有水管或線管的應事先在地面上切槽埋入。發熱纜安裝前，由現場專業技術人員進行第一次電阻和絕緣檢測，做好檢測記錄后方可進行施工安裝。

發熱電纜敷設：發熱電纜是地面輻射融雪系統中的發熱體。發熱電纜敷設也是工程中最重要的環節。對發熱電纜在施工前，施工及施工后都有嚴格要求。必須有專業安裝施工隊伍來完成。

　　　冷線與發熱線之間的部分使用接線盒進行連接，在潮濕環境下，需要對接線盒注滿硅膠，保證100%防水絕緣。整根發熱電纜中接頭部分最易出現問題。發熱電纜的冷熱線接頭部分采用接線盒進行封裝，三根電線冷熱線接頭部分進行鉚接、刷錫連接之后，分別隱藏在三個凹槽之間，再用耐溫絕緣密封膠灌實，使接頭部分更加牢固和抗壓。

　　發熱電纜冷天可能變硬不宜安裝，可以適時接通電纜予以加熱。并且，不應在-5℃以下的施工環境中安裝電纜。因為低于-5℃時電纜彎曲比較困難，強行彎曲勢必會對電纜造成損傷。根據事先設計的發熱電纜布置方式從電源接線端開始將發熱電纜發熱段均勻綁扎在不銹鋼支架上，發熱電纜不能交叉重疊。避免集中在一起，否則造成電纜和表面溫度的不均衡，甚至有可能造成危險。

　　發熱電纜安裝完后，為防止在安裝的過程中因現場人員復雜而導致電纜損壞，由現場專業技術人員進行第二次自檢，做好檢測記錄。

以上技術文獻來源于www.xlhljx.com.cn
